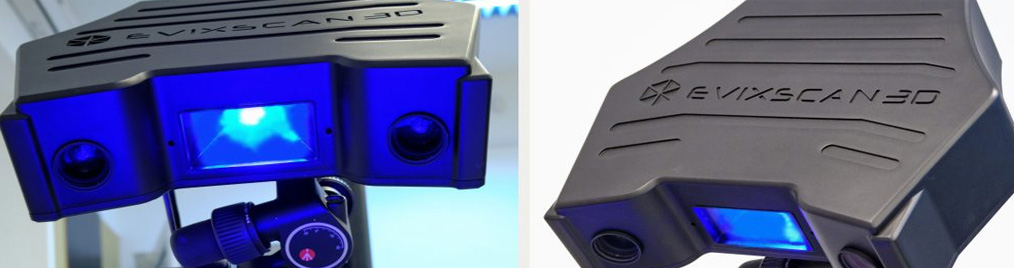

Optima + M

Disponuje optimálním skenovacím rozsahem 320 x 190 x 120 mm s certifikovanou přesností 9 mikrometrů. Tento vysoce přesný stolní skener je vybaven výkonným software a příslušenstvím - automatickým rotačním stolkem a sadou zarovnávacích terčíků.

3D skener Optima+ M je určen pro reverzní inženýrství, bezkontaktní kontrolu kvality a rychlé prototypování objektů střední velikosti.

Skener eviXscan 3D Optima+M nahradil předchozí model Heavy Duty Optima. Nový skener má moderní vysokorychlostní kamery s rozlišením 7 MPix a nový projektor s vyšší intenzitou světelného zdroje. Skenovací plocha byla zvětšena o 43 % a nyní je 320 x 190 x 120 mm. Současně se doba skenování snížila 4krát a činí 1,2 sekundy.

Univerzální rozsah skenování skeneru eviXscan 3D Optima+ M zaručuje vynikající kvalitu skenů detailů od velikosti 7 cm až do 100 cm. Díky tomu je zařízení vhodné pro většinu aplikací. Díky skvělému poměru cena/výkon je skener dostupný i s omezeným rozpočtem.

Optima+ M poskytuje vysokou hustotu skenovacích bodů (117 pts/mm2) a vysokou přesnost (deklarovaná přesnost až 0,009 mm podle VDI/VDE p2 Ps).​ Navíc Optima+ M má sníženou vzdálenost mezi skenerem a objektem o 230 mm, což usnadňuje obsluhu měřicího zařízení při skenování.

Robotizované systémy jsou další oblastí, kde lze nový skener Optima+ M využít. Jeho lehký a kompaktní design usnadňuje integraci s robotem. Skener má také vyhrazený software pro Universal Robots, který zaručuje bezproblémovou implementaci systému a snadné ovládání. Další výhodou Optima+ M je možnost spolupráce s celým portfoliem příslušenství.

Oblasti použití pro 3D skenery eviXscan

Reverzní inženýrství

Trojúhelníková síť mapuje povrchy a tvoří základ pro vytváření CAD modelů objektu. To umožňuje vytvoření technické dokumentace k objektu. Výsledný model lze použít k výrobě repliky nebo jako výchozí bod pro návrh nových produktů či variací.



Kontrola kvality

Naskenovaný produkt je porovnán s referenčním CAD modelem za účelem vytvoření map barevných odchylek. To umožňuje přesné ověření tolerancí na výrobních výkresech a měření prvků, které je obtížné měřit jinými metodami.

Rychlé prototypování

Rychlá a levná výroba prototypů je dnes důležitou strategií pro získání konkurenční výhody. Přesný 3D skener, jako je eviXscan 3D, je nezbytnou součástí procesu rychlého prototypování.



Technical specifications:	eviXscan 3D Optima+ M:
Light source type	Blue LED
Number and type of cameras	2 x 7 Mpix
Scanning accuracy according to DE VDI/VDE2634 Part 2, 4.1 P	up to 0.009 mm
Scanning time	1.2 second
Measuring range	320 x 190 x 120 mm
Points density	117 pt/mm2
Computer connection	USB 3.0
Export formats	stl, ply, obj, asc, bin
Hardware requirements	Windows 10 (64 bit), 32 GB RAM, CPU i7
Software	eviXscan 3D Suite
